關于旋振篩

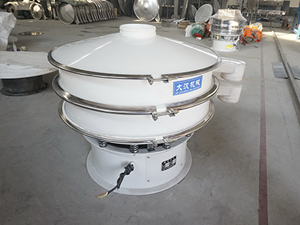

旋振篩適用于將過大顆粒和異物從產品中分離，以及液體的固液分離，懸浮顆粒的細度控制等，2-500目孔徑，可根據客戶不同需求1-5層同時使用，碳鋼、304不銹及塑料材質等各種型號齊全，針對特殊行業的需求，也可設計為閘門式旋振篩、加緣式旋振篩等機型。

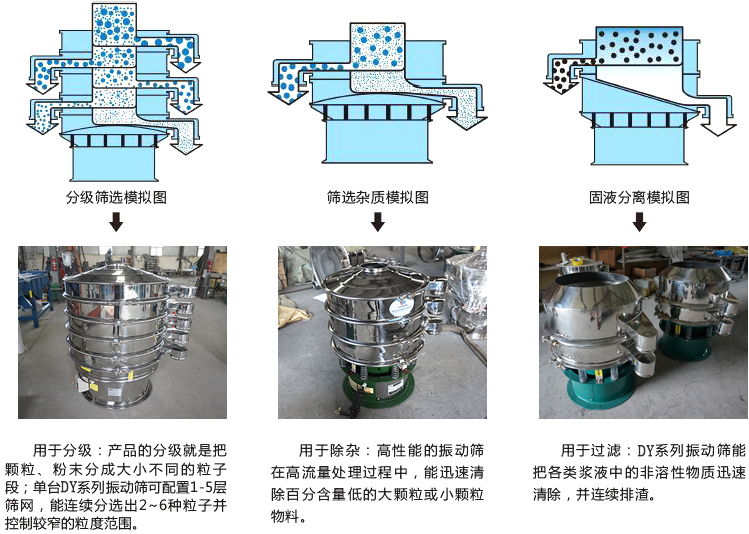

分級篩選：把固體粒子分成大小相等的不同粒子組，單臺旋振篩能同時準確地連續分選2-6個粒子段。適用于多行業顆粒、粉狀物料的分級。

篩選雜質：迅速清除百分含量較低的大小顆粒或小顆粒。

固液分離：可迅速清除各類漿液中非溶性物質迅，每小時過濾兩高達100立方，適用于陶瓷、顏料等液體過濾，多使用一層篩網使用，用于篩除雜質、比重過濾。

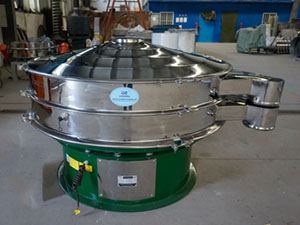

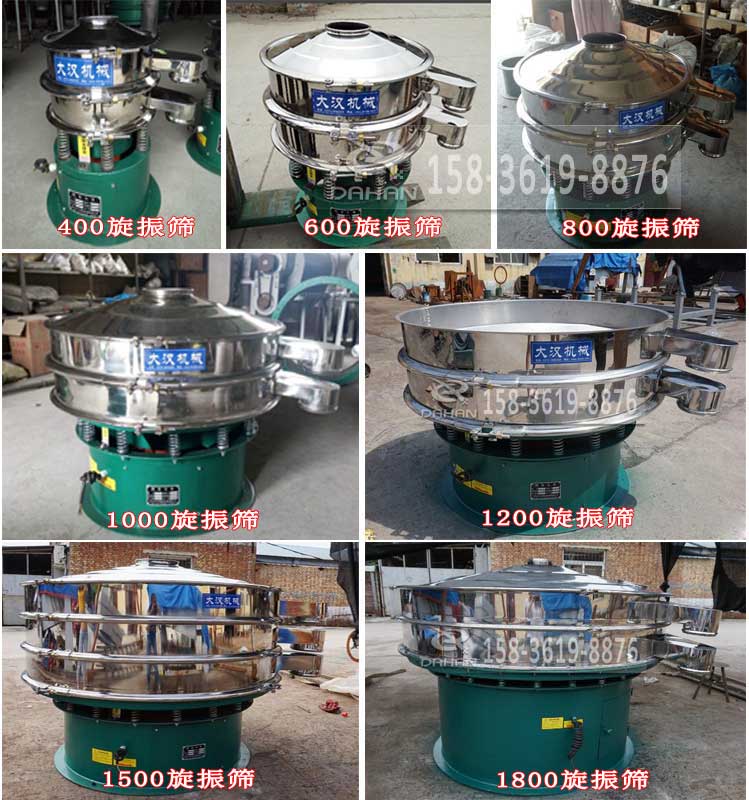

旋振篩廠家大漢機械旋振篩型號齊全,價格優惠，旋振篩型號有直徑400mm、600mm、800mm、1000mm、1200mm、1500mm、1800mm，也可以為您特殊訂做。旋振篩是一種高精度細粉篩分機械，可將物料分為5個等級：粗粉、中等粉、細粉、微細粉和超細粉。

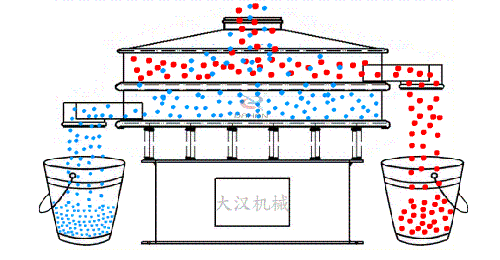

旋振篩的工作原理

旋振篩工作原理視頻

旋振篩采用立式振動電機作為激振源，通過振動電機上下兩端的偏心重錘將旋轉運動轉變?yōu)樗健⒋怪薄A斜的三次元運動，并傳遞到旋振篩的篩面上，物料通過入料口進入設備內，根據不同篩分要求，物料經過1-5層采用不同目數的篩網的篩分層，在這個過程中，位于各層的篩網下的清網裝置不斷撞擊篩網，使物料能夠順暢的篩分，并有效避免物料堵網問題的出現，接近篩網孔徑的物料通過篩網透篩，為篩下物，大于篩網孔徑的物料從該層的出料口排出，為篩下物，完成篩選或過濾的目的。

旋振篩角度調整圖

在工作過程，可以根據篩分物料的變換，或者運動軌跡的變化，可根據需要將原有相位角通過偏心塊進行調整。

旋振篩偏心塊夾角調節如下：

當電機上下偏心塊調至0度時，物料由中間向四周分散，用來大量篩分粗略的物料。

當電機上下偏心塊調至15度時，物料呈漩渦狀分散，用來篩分一般物料。

當電機上下偏心塊調至45度時，物料呈快速漩渦狀分散，物料在篩面上的運動軌跡較長，主要用來篩分精細物料。

當電機上下調至90度時，物料由四周向中間集中，用濕式過濾。

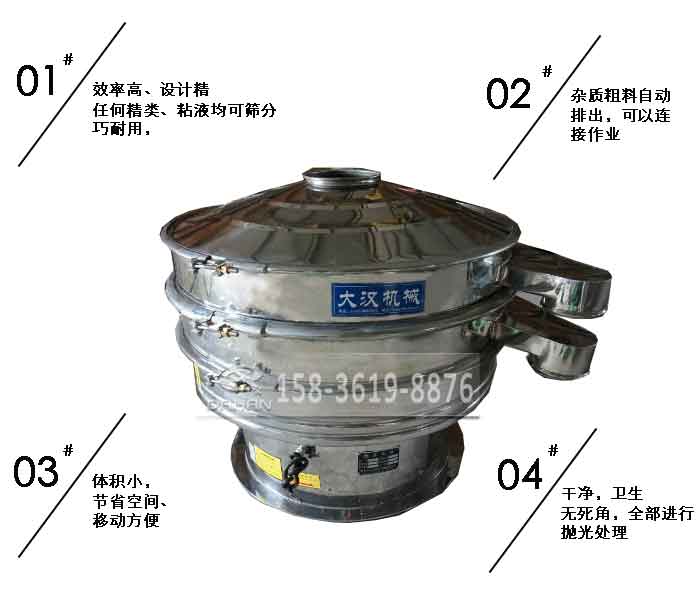

旋振篩的特點

1、可滿足各種粉末、顆粒篩分需要求及液體過濾需求，篩分細至500目或0.028mm，液體物料可過濾至5微米

2、各層的篩網下安裝有彈跳去清網裝置，通過不斷撞擊篩網，使物料能夠順暢的篩分，并有效避免物料堵網問題。

3、雜質、粗料自動排出，可連續作業，產量可達可達5噸/小時

4、1-5層多層篩分，可獲得2-6種不同規格的成品。

5、全密封結構，無粉末溢出，無液體溢出。

6、出料口可360°旋轉，更換篩網僅需3-5分鐘。

旋振篩的型號及參數

•

  型號：DH-600

  產量：500kg/h

•

  型號：DH-800

  直徑：800kg/h

•

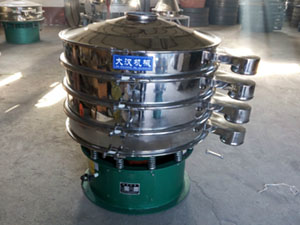

  型號：DH-1000

  直徑：1400kg/h

•

  型號：DH-1200

  直徑：2100kg/h

•

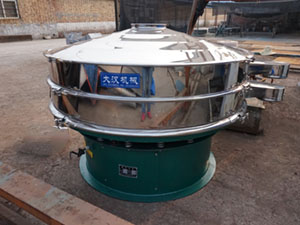

  型號：DH-1500

  直徑：2600kg/h

•

  型號：DH-1800

  直徑：3300kg/h

型 號	DH-600	DH-800	DH-1000	DH-1200	DH-1500	DH-1800	DH-2000
直徑mm	Φ600	Φ800	Φ1000	Φ1200	Φ1500	Φ1800	Φ2000
篩網面積m	0.24	0.45	0.67	1.0	1.6	2.43	3.01
篩網規格（目）	2-500
進料粒度mm	<Φ10	<Φ15	<Φ20	<Φ30
振次rpm	1500	1500	1500	1500	1500	1500	1500
有效篩面直mm	Φ560	Φ760	Φ930	Φ1130	Φ1430	Φ1760	Φ1960
1-5
功率Kw	0.25	0.55	0.75	1.1	1.5	2.2	3

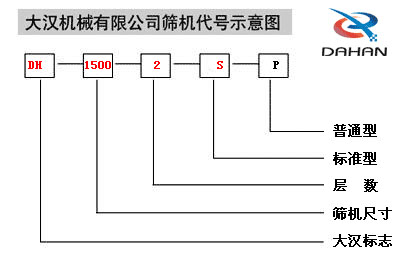

大漢"旋振篩型號示意圖

DH-400-3S：網架直徑為φ400mm的3層三次元旋振篩，與物料接觸部分為SUS304不銹鋼材質。

DH-400-3P：網架直徑為φ400mm的3層三次元旋振篩，與物料接觸部分為Q235A碳鋼材質。

DH-600-3S：網架直徑為φ600mm的3層三次元旋振篩，與物料接觸部分為SUS304不銹鋼材質。

DH-800-3P：網架直徑為φ800mm的3層三次元旋振篩，與物料接觸部分為Q235A碳鋼材質。

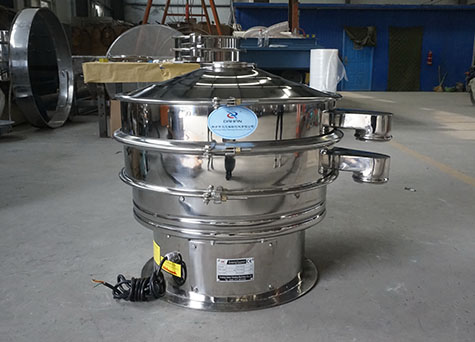

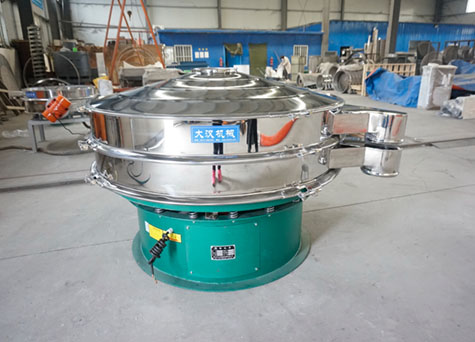

另：標準機型機座（也稱底桶或底座）統一采用Q235A碳鋼材質，可定制SUS304不銹鋼材質底桶。

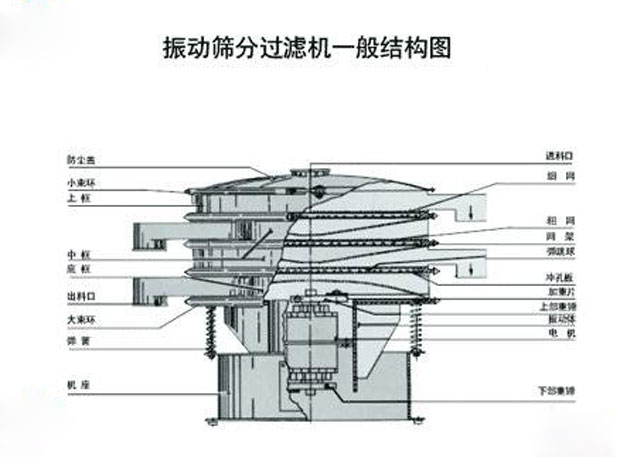

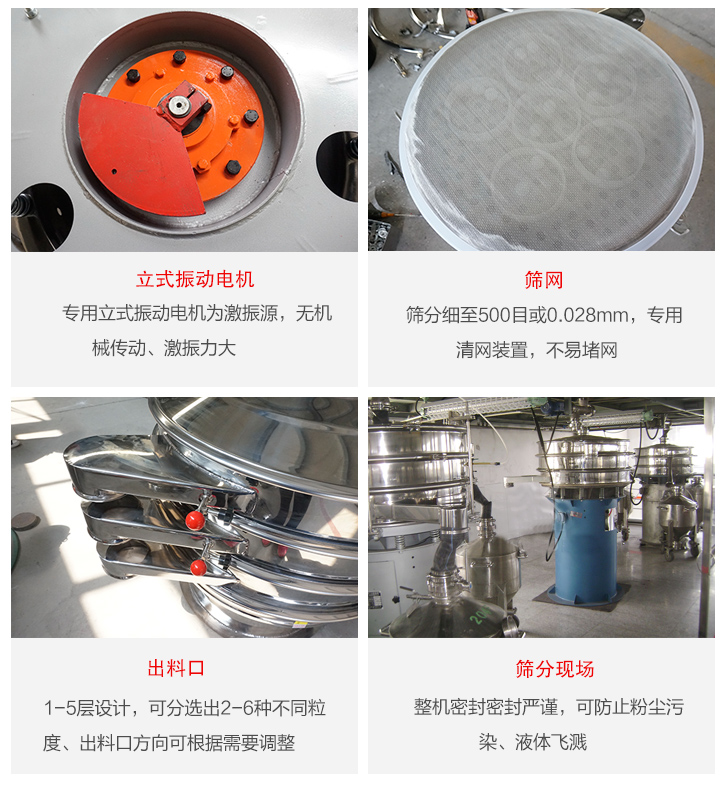

旋振篩的主要結構

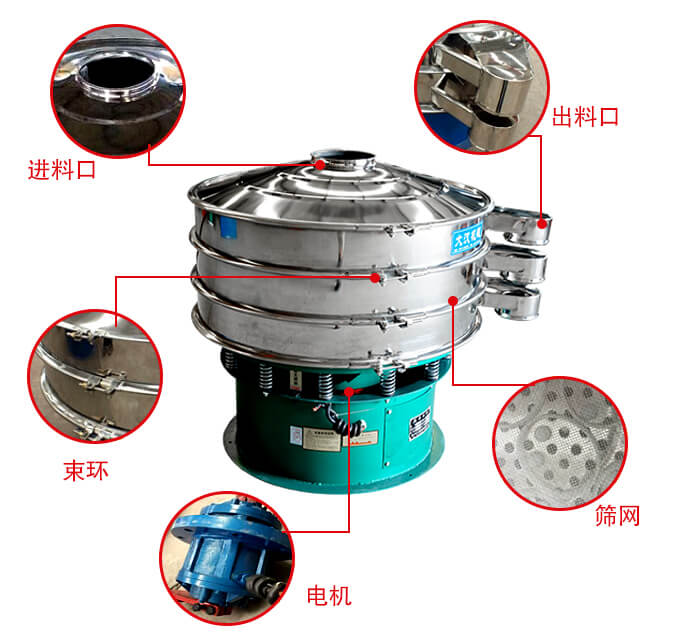

旋振篩由防塵罩、篩框、篩網、網架、清網裝置、電機（振動源）、減震彈簧、底座等部分組成。

防塵罩：由進料口和斜錐組成，其下端與篩框相連，防止振動篩工作時車間粉塵落入物料中。常用的材料有不銹鋼、碳鋼和塑料。等3種材料。

篩框：由鋼板卷焊而成，上下端有軸承圈，下部內裝有法蘭圈，用于固定篩網構件的結構。

振動電機：立式振動電機，分為2、4、6、8、水平四種規格，振動次數分別為2870、1460、980、740RPM，可設計為防爆型（易燃易爆場合）

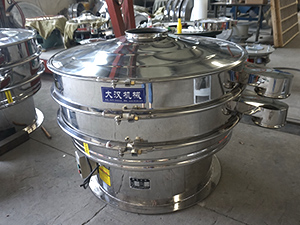

篩網：型號有φ600、800、1000、1200、1500、1800等，材質有不銹鋼、碳鋼、塑料。

清網裝置：清掃篩網網孔內堵塞的物料，提高產量。它有硅膠和橡膠制成。也可選擇超聲波清洗裝置（635目有靜電的精細粉末）。

減震彈簧：沿振動傳遞體有12-20個隔振彈簧。底座采用鋼卷焊接而成。底墻上有檢修門和電氣開關座。基壁上部焊有環形法蘭，該法蘭通過隔振彈簧與傳振體連接。

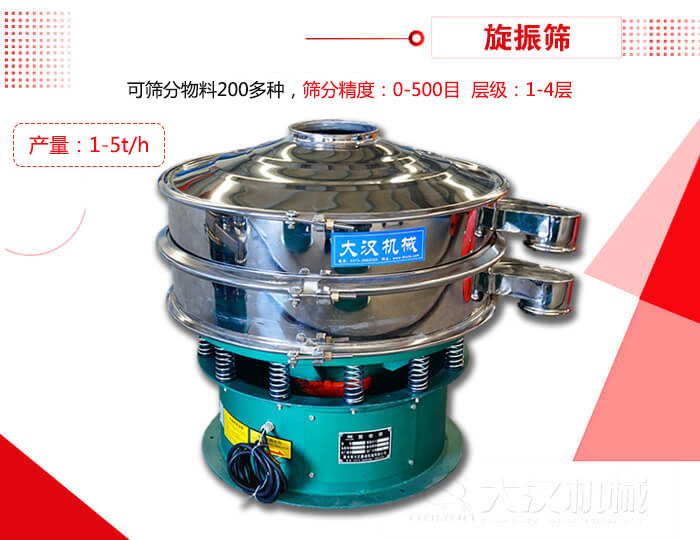

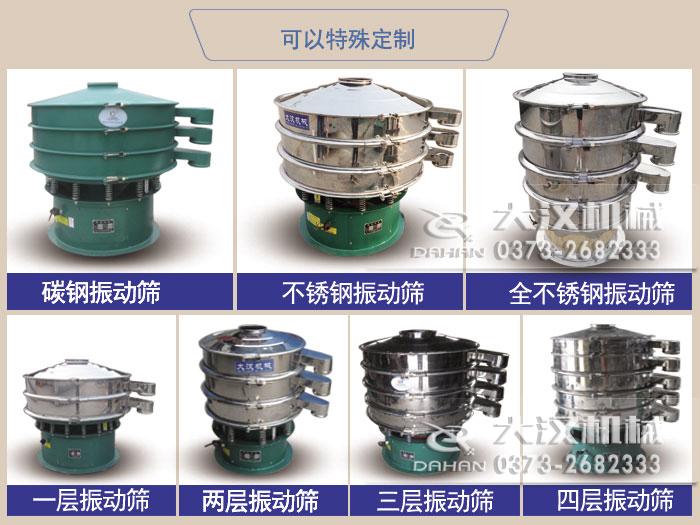

旋振篩定制型號及用途

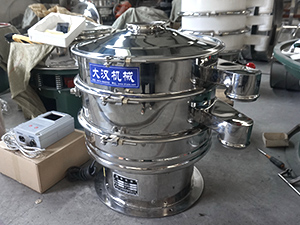

型號	普通型	超聲波型	加緣型	閘門型	過濾型	高頻型
圖片

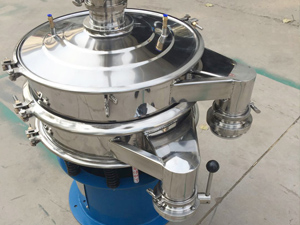

應用	可把固體與液體過濾或把干料進行尺寸分級、除雜	增加超聲波輔助清網裝置，利于超細及粘性物料篩分，解決堵網問題	高、入料口增大設計，防止物料飛濺、易于觀察篩網	閘門式設計，可延長篩分時間，提高篩分精度，物料多進少出	專為過濾液體設計，適合處理量不多、雜質少的漿液	使用高頻振動電機（3000轉/分）為激振源，適合過濾高濃度漿料，如陶瓷釉料等

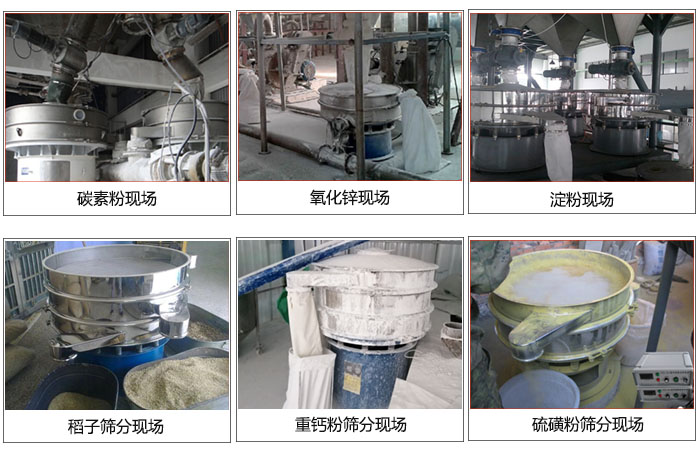

旋振篩應用行業

化工行業：樹脂、涂料、工業藥品、顏料、油漆、中藥粉等。

食品行業：糖粉、淀粉、食鹽、米粉、奶粉、豆?jié){、蛋粉、醬油、果汁等。

金屬、冶金礦業：鋁粉、鉛粉、銅粉、礦石、合金粉、焊條粉末、二氧化錳、電解銅粉、電磁性材料、研磨粉、耐火材料、高嶺土、石灰、氧化鋁、重質碳酸鈣、石英砂等。

公害處理：廢油、廢水、染整廢水、助劑、活性碳等。

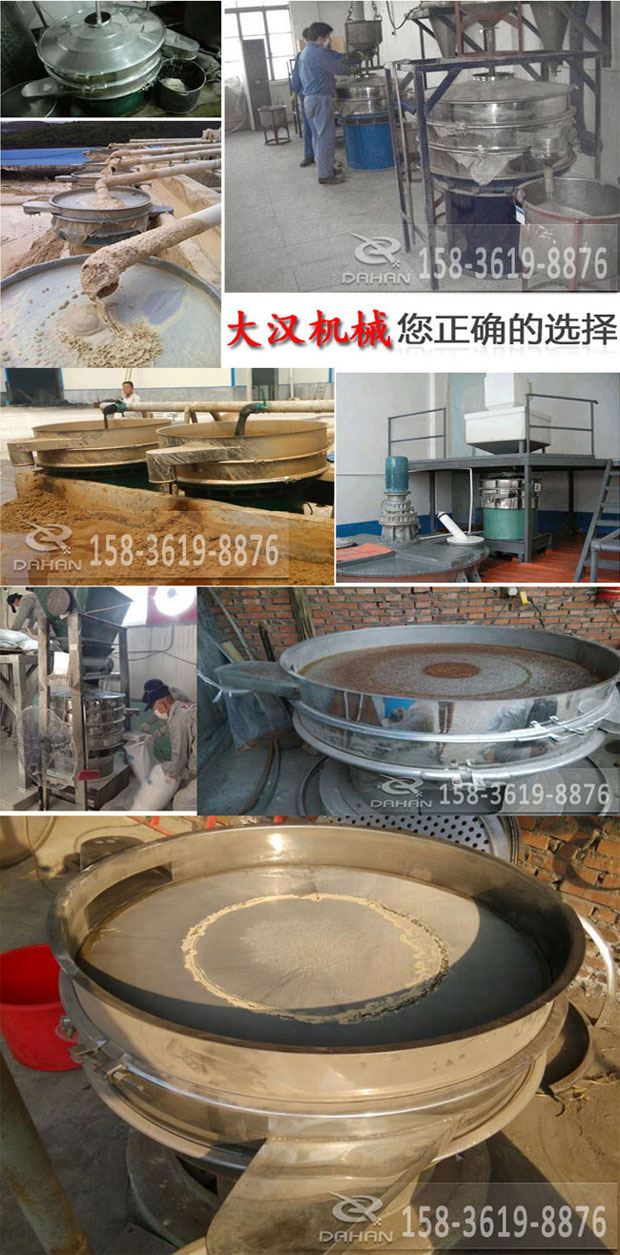

旋振篩客戶案例

原料	比重	網目	方法	產量 ((kg/hr IT/hr))	機型
小麥淀粉	1	250目	濕	3200 IT	DH-1200-1S
面粉	0.6	24目	干	1500㎏	DH-1000-1S
醬油	1	100目	濕	6500 IT	DH-1200-1S
食鹽	1.2	30/80目	干	5000㎏	DH-1500-1S
玉米淀粉	0.6	40目	干	1600㎏	DH-1000-1S
中藥粉	0.8	80目	干	550㎏	DH-800-1S
PVC樹脂	1	10㎜/5㎜	干	3000㎏	DH-1200-2S
聚乙烯粉	0.45	48/100目	干	100㎏	DH-800-2S
石墨	1.2	16/40/80目	干	1400㎏	DH-1000-3S
鉛粉	11.34	10/80目	干	1000㎏	DH-1000-2S
剛砂	4	60目	干	300㎏	DH-1000-1S
鋁粉	0.9/1.2	80/120目	干	350㎏	DH-800-2S
焊條粉末	0.95	20/200目	干	550㎏	DH-1000-2S
高嶺土	0.4	100目	干	200㎏	DH-1000-1S
泥漿	1.1	250目	濕	3200㎏	DH-1000-1S

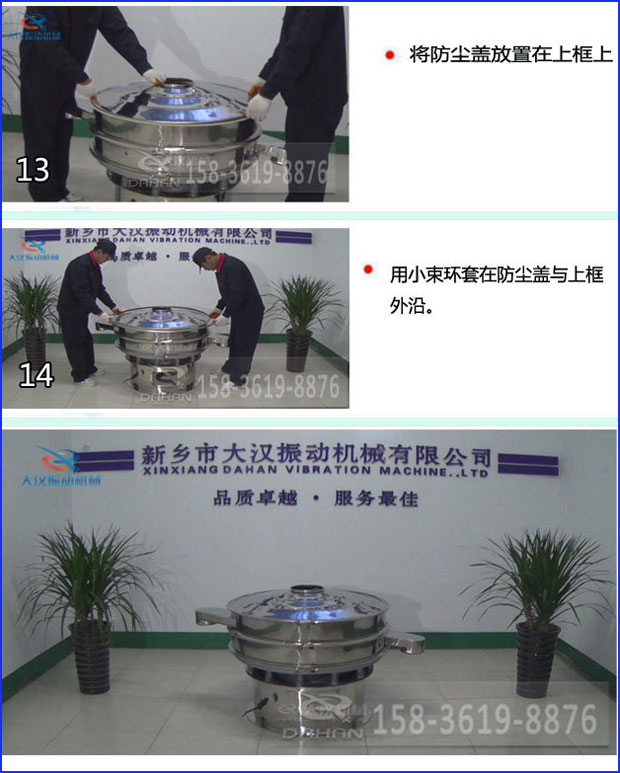

“大漢”旋振篩的安裝與調試

⑴旋振篩應有穩定的基礎。當設備安裝于一般地面或水泥基礎上時，可以不設置地腳螺栓。當設備安裝于鋼結構架臺之上時，應用螺栓緊固于結構體上，而且鋼結構架臺應有一定的鋼度。本機只需三相開關一只(備注:使用電氣控制盤)，用蛇皮管穿線，將電機接至電源即可，注意電氣控制盤應懸掛安裝于墻上。

⑵設備出廠前已將篩網裝妥，使用過程中的篩網更換可自己更換。

⑶開機前，應先檢查各壓緊螺栓的緊固程度，及各料口的位置是否與接料器對正，并觀察振動電機是否能正常轉動及彈簧受力有無阻礙，檢查各層篩網是否壓緊。

⑷當旋振篩接入電氣控制盤之前，應首先對電氣控制盤進行檢查。線路接通后觀察振動電機旋轉方向是否是順時針方向, (備注：否則應改變相序)運轉是否正常，有無異噪聲。

⑸調節振動電機上下偏心塊的相位角，以適應各種物料篩分情況。
